大家好我是做称重的任工,今天给大家分享防爆称重知识,在选择防爆称重的时候避免踩坑,我总共简化了5点:
一、防爆标志的含义
例如:Ex ia IIC T6 Ga
标志 |
含意 |
Ex |
防爆标识 |
ia |
防爆形式 |
ⅡC |
气体类型 |
T6 |
温度组别 |
Ga |
设备保护等级 |
文章最后有详情的标准含意,附录
二、防爆称重介绍:
防爆电子衡器是在常用电子衡器基础上,采取降压,限流,隔离,密封以及光缆通讯等多种技术措施,消灭或阻断衡器内电气线路中可能产生的引爆源(电气火花,静电火花,高温 ...)从而使得电子衡器能安全可靠地在相应的危险区域中工作。朗科精工是国内专业的防爆衡器设计制造商,目前朗科精工生产的防爆产品有防爆电子天平、防爆称重传感器、防爆接线盒、本安型称重仪表、粉尘防爆仪表、隔爆型称重仪表、安全栅组件、防爆案秤、防爆电子台秤、防爆电子平台秤、防爆电子叉车秤、防爆电子料灌秤防爆电子吊秤等衡器专用防爆产品。
三、防爆称重系统的组成:
本质安全型防爆电子称重系统(Ex ib IIC T3/T4 Gb)
编号 |
名称 |
序列选型 |
防爆标志 |
安全性设计概念 |
1 |
承载设备 |

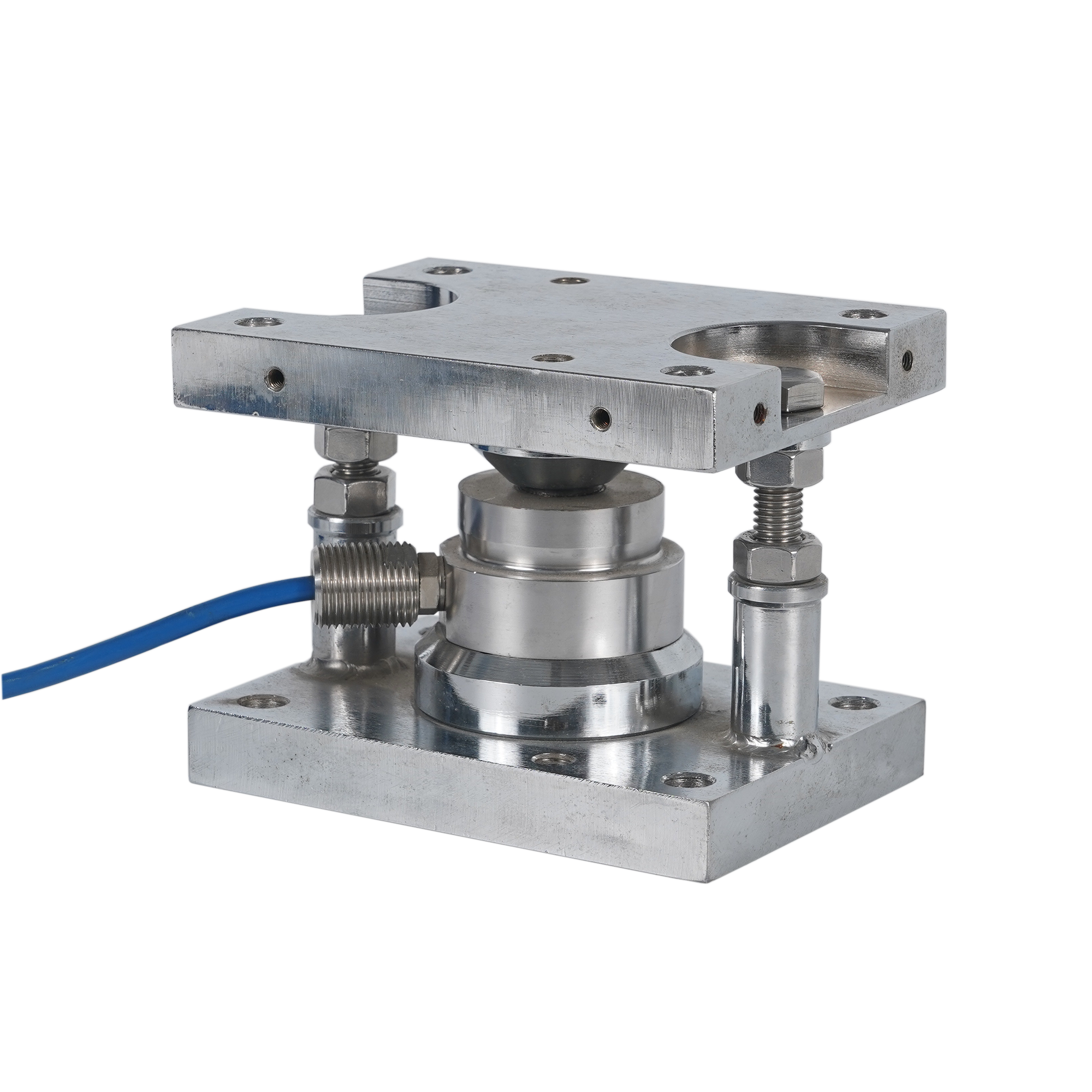

LP72XX-Ex 朗科系列称重模块 |
Ex ia IIC T4 Ga |

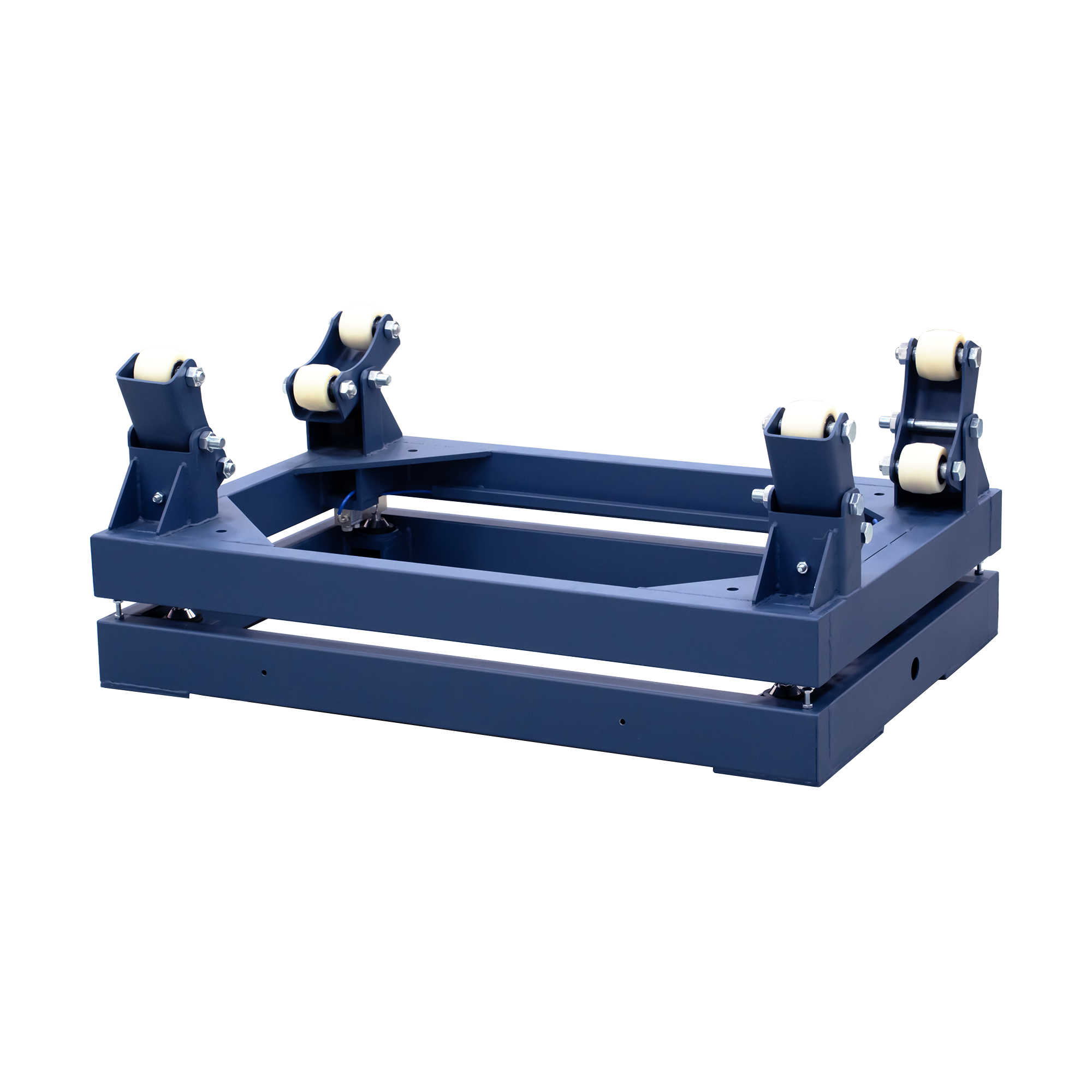

碳钢/不锈钢秤体 |
TCS-xB 朗科系列防爆电子秤 |
等电位连接端 |
|||
SCS-xb 朗科系列防爆电子平台秤 |
本质安全性设计 |
|||
2 |
接线盒 |
LP731x 朗科系列防爆接线盒 |
Ex ia IIC T6 Ga |
本质安全性设计 |
3 |
称重仪表 |
XK3150-Ex朗科多功能本安型称重仪表 |
Ex ib IIC T3/T4 Gb |
本质安全性设计 |
XK3150B-Ex朗科本安型称重仪表 |
无火花设计 |
|||
4 |
电源 |
LP7350-S12 本安输出电源 |
Ex [ ib Gb ] IIC |
一体成型外壳设计 |
LP7350-S9 本安输出电源 |
无火花设计 |
|||
安全栅 |
通讯隔离安全栅 |
Ex [ ia Gb ] IIC |
/ |
|
5 |
其他 |
电脑、打印机 |
/ |
/ |
6 |
防爆称重系统 |
/ |
Ex ib IIC T3/T4 Gb |
/ |
以上案例中,相关的电气部件都有相关防爆证书,且组合后有有效的防爆称重系统证书,说明这是完整的防爆称重系统,如果我们买的防爆组件都是拼凑的,那么你的防爆称重系统是无效的,例如,买品牌1防爆称重传感器,买品牌2防爆称重接线盒,买品牌3防爆称重仪表。
四、防爆电气3C认证:
在2019年7月国家市场监督管理总局发布公告:
自2019年10月1日起,防爆电气、家用燃气器具和标定容积500L以上家用电冰箱(具体产品范围和强制性产品认证实施规则详见附件)纳入CCC认证管理范围,各指定认证机构(认证机构和实验室指定工作将另行公告)开始受理认证委托;各省、自治区、直辖市及新疆生产建设兵团市场监管局(厅、委)(以下简称省级市场监管部门)停止受理相关生产许可证申请,已受理的依法终止行政许可程序。
自2020年10月1日起,以上产品未获得强制性产品认证证书和未标注强制性认证标志,不得出厂、销售、进口或在其他经营活动中使用。
五、总结:
完整有效的防爆称重系统:
1、必须有同一品牌称重传感器、接线盒、称重仪表的防爆证书;
2、必须有防爆组件组成的防爆称重系统证书;
3、必须有防爆称重仪表、防爆接线盒、防爆电源的强制CCC认证证书。
附录
防爆标志相关详情
防爆类型:
隔爆型 |
Ex d |
充砂型 |
Ex q |
曾安型 |
Ex e |
浇封型 |
Ex m |
正压型 |
Ex p |
n型 |
Ex n |
本安型 |
Ex ia |
粉尘防爆型 |
DIP A |
本安型 |
Ex ib |
粉尘防爆型 |
DIP B |
本安型 |
Ex ic |
特殊性 |
Ex s |
油浸型 |
Ex o |
爆炸性物资分三类:
Ⅰ类:矿井甲烷;
Ⅱ类:爆炸性气体混合物(含蒸气、薄雾);
Ⅲ类:爆炸性粉尘和纤维。
备注:Ⅰ类防爆在称重行业需求量很少,这里不做过多介绍。
气体防爆标志:
气体种类 |
标志 |
防爆级别 |
乙烷 |
ⅡA |
低
↓
高 |
乙烯 |
ⅡB |
|
氢气、乙炔 |
ⅡC |
粉尘防爆标志:
粉尘种类 |
标志 |
防爆级别 |
可燃飞絮 |
ⅢA |
低
↓ 高 |
非导电粉尘 |
ⅢB |
|
导电粉尘 |
ⅢC |
表面最高温度(表面温度越低越好):
温度 |
≤450℃ |
≤300℃ |
≤200℃ |
≤135℃ |
≤100℃ |
≤85℃ |
类/级 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
ⅡA |
甲苯、甲酯、乙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨 |
丙烷、甲醇、乙醇、乙苯、丙醇、丙烯、 |
戊烷、戊醇、己烷、己醇、庚烷、辛烷、环乙醇、松节油、石脑油、石油 ( 包括汽油 )、燃料油、戊醇四氯丁醇、丁烷、醋酸丁酯 、 |
乙醛、 |
/ |
亚硝酸乙酯 |
ⅡB |
丙炔、丙烯晴、二甲醚、氰化氢市用煤气 |
丁二烯、环氧乙烷、乙烯、呋喃 |
二甲醚、丙烯醛、硫化氢 |
二丁醚、二乙醚、乙基甲基醚、四氟乙烯 |
/ |
/ |
ⅡC |
水煤气氢气 |
乙炔 |
/ |
/ |
二硫化碳 |
硝酸乙酯 |
II 类:除煤矿外的其他爆炸性其他环境用电设备,按爆炸性气体的特性,隔爆型和本质安全型电气设备又分为 IIA、IIB 和 IIC 类。标志 IIB 的设备可适用于 IIA 设备的使用条件;标记 IIC 的设备可适用于 IIA、IIB 的使用条件。
防爆形式与区域:
防爆形式 |
标志 |
使用区域 |
||
0区 |
1区 |
2区 |
||
隔爆型 |
d(Gb) |
√ |
√ |
|
本质安全型 |
ia |
√ |
√ |
√ |
ib |
√ |
√ |
||
ic |
√ |
备注:0区可以在1区和2区使用;1区可以在2区使用。
设备保护级别与区域的关系:
设备保护级别 |
区域 |
级别 |
Ga |
0区 |
高
低 |
Gb |
1区 |
|
Gc |
2区 |
备注:Ga可以在Gb和Gc中使用;Gb可以在Gc中使用
