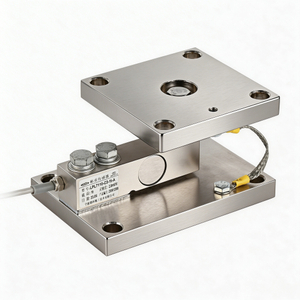

LP7211D动载称重模块

单个传感器量程:500kg~10t
材质:合金钢或者不锈钢
结构:自带限位
应用于带搅拌料罐称重,流水线称重等
可选防爆:Ex ia IIC T6 Ga
Ex ib IIIC T85℃ Db
  • LP7211D

  • 朗科精工

状态:
数量:

LP7211D系列称重模块采用LP7110L高精度剪切梁式传感器,配以上下底板及限位螺栓,采用自复位不倒翁压头组成的称重模块,采用3组或者4组称重模块组成各类称重系统;具有安装方便,称量稳定,安全可靠,自我复位等特点,特别适用于带搅拌或者晃动的反应釜、流水线等称重,广泛应用于医药、化工等行业。


LP7211DLP7211D-1

防爆2024-4-3_页面_36

LP7211D安装示例


应用场合

动载称重模块一般应用于有冲击力的场合的称重;如:辊道,流水线,带搅拌的反应釜等等;


组合方式

  在一个称重系统中,标准组合为:

1、四件套:四套动载模块,一般矩形安装;

2、三件套:三套动载模块,圆形料斗,径向或切向安装。



1、每一称重模块的安装基础的平面度应在0.3mm 以内,各基础应在同一水平面上,其平面度要求在0-3mm之间。

2、与称重模块连接的支承面的平面度应在0.3mm以内,各支承面应在同一水平面上,其平面度要求在0-3mm之间。

安装注意事项

1、模块与基础及支承面的连接,可用螺栓连接或焊接。焊接时应注意焊机的接地,当模块底板与基础焊接时,焊机应在基础上接地,当模块顶板与支承面焊接时,焊机应在支承面上接地。使感器,以免损坏传感器。

2、安装完毕,调整限位螺钉至合适的间隙2~3mm,确保正常称量又控制晃动幅度


LP7211D总装


传感器接线
